高頻感應(yīng)加熱設(shè)備在厚壁管材局部加熱中的應(yīng)用實踐

在工業(yè)管材加工領(lǐng)域，針對特定規(guī)格管材的局部加熱需求，高頻感應(yīng)加熱設(shè)備憑借其精準(zhǔn)控溫與高效加熱的特性，成為優(yōu)化工藝的重要選擇。以直徑 40mm、壁厚 18mm 的管材局部加熱測試為例，該設(shè)備在焊接預(yù)熱、熱裝配、淬火等場景中展現(xiàn)出顯著優(yōu)勢，為提升生產(chǎn)效率與產(chǎn)品質(zhì)量提供了可靠支撐。

一、測試背景與設(shè)備適配性

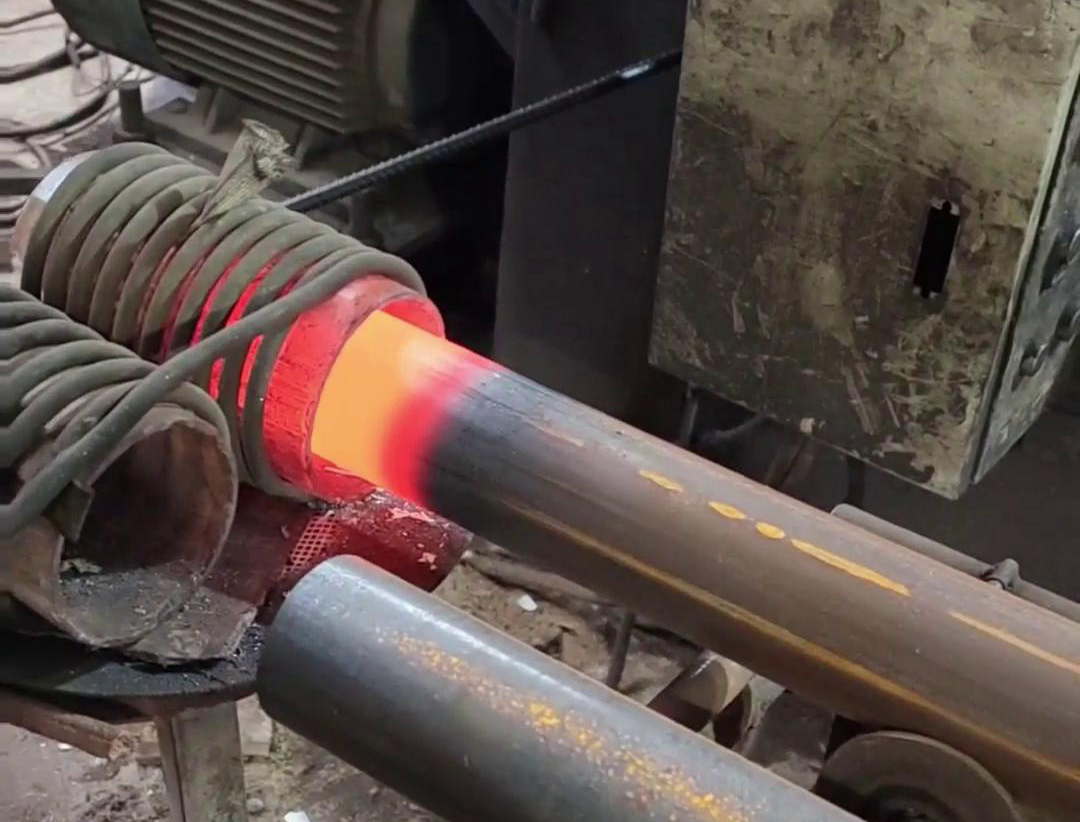

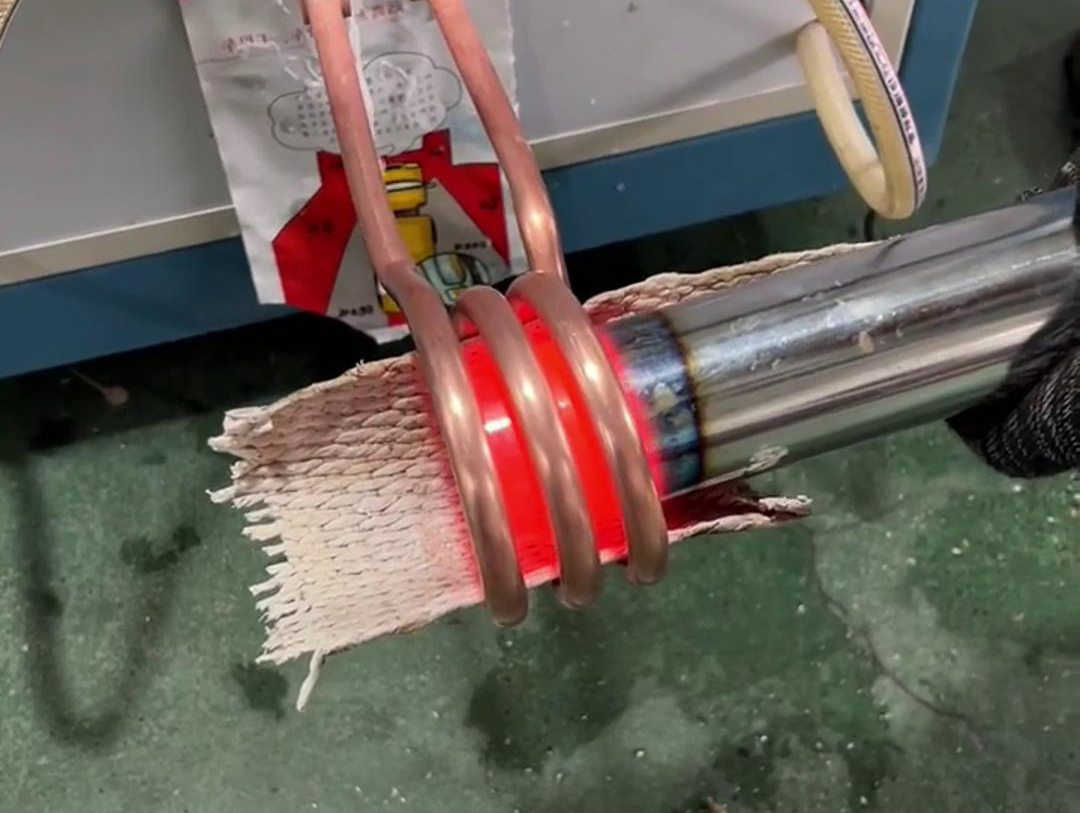

二、加熱工藝與測試數(shù)據(jù)

1. 焊接預(yù)熱場景

• 目標(biāo)：將管材焊接部位局部加熱至 200℃，為后續(xù)焊接做準(zhǔn)備。

• 設(shè)備參數(shù)：功率 30kW，頻率 20kHz，感應(yīng)線圈內(nèi)徑 50mm（適配管材外徑）。

• 加熱效果：

• 速度：僅需 45 秒即可將焊接區(qū)域（長度 50mm）從室溫加熱至 200℃，較火焰加熱效率提升 3 倍以上。

• 均勻性：通過紅外熱像儀檢測，加熱區(qū)域溫差控制在 ±8℃以內(nèi)，避免了局部過熱導(dǎo)致的晶粒粗大問題。

• 后續(xù)焊接質(zhì)量：采用高頻預(yù)熱后，焊縫熔合良好，經(jīng) X 射線探傷檢測，未發(fā)現(xiàn)氣孔、裂紋等缺陷，焊接合格率從傳統(tǒng)工藝的 82% 提升至 96%。

2. 熱裝配場景

• 目標(biāo)：對管材一端局部加熱膨脹，實現(xiàn)與套管的過盈配合。

• 設(shè)備參數(shù)：功率 25kW，加熱時間 60 秒，目標(biāo)溫度 180℃（預(yù)計膨脹量 0.15mm）。

• 裝配效果：

• 加熱后管材外徑膨脹至 40.12mm（理論計算值 40.10mm），與套管（內(nèi)徑 40.05mm）配合后，冷卻收縮形成 0.07mm 的過盈量，滿足機械連接強度要求。

• 裝配過程無需外力敲擊，避免了傳統(tǒng)冷壓裝配對管材表面的損傷，裝配效率提升 50%。

3. 局部淬火場景

• 目標(biāo)：對管材某段表面進行淬火，提升硬度至 HRC45-50。

• 設(shè)備參數(shù)：功率 40kW，加熱時間 20 秒（奧氏體化溫度 850℃），隨即噴水冷卻。

• 性能檢測：

• 淬火層深度達 2.5mm，表面硬度均勻（HRC48±2），較傳統(tǒng)鹽浴淬火工藝效率提升 60%。

• 管材未淬火區(qū)域組織未發(fā)生變化，保持原有塑性和韌性，滿足 “局部強化、整體性能均衡” 的工藝需求。

三、優(yōu)勢分析與行業(yè)價值

1. 效率提升

• 厚壁管材的傳統(tǒng)加熱工藝需逐段加熱或整體升溫，耗時長達數(shù)分鐘甚至數(shù)十分鐘，而高頻感應(yīng)加熱可在1 分鐘內(nèi)完成局部加熱，顯著縮短工序時間。以某閥門企業(yè)為例，采用該設(shè)備后，單臺管材熱裝配工時從 15 分鐘降至 4 分鐘，單日產(chǎn)能提升近 3 倍。

2. 質(zhì)量優(yōu)化

• 精準(zhǔn)控溫：通過 PLC 程序與溫度傳感器聯(lián)動，可根據(jù)管材厚度、加熱區(qū)域大小動態(tài)調(diào)整功率，避免厚壁管材因熱傳導(dǎo)滯后導(dǎo)致的加熱不足或過熱。

• 減少變形：局部加熱避免了管材整體受熱產(chǎn)生的應(yīng)力累積，測試中直徑 40mm 管材加熱后直線度誤差僅為 0.03mm/m，遠低于傳統(tǒng)工藝的 0.1mm/m。

3. 成本降低

• 能耗節(jié)約：高頻感應(yīng)加熱能效比超 85%，較火焰加熱（能效比約 30%）節(jié)能 60% 以上。以年加熱 10 萬次計算，可節(jié)省電費約 12 萬元。

• 人工精簡：設(shè)備操作界面智能化，普通工人經(jīng) 1 小時培訓(xùn)即可上崗，減少對熟練技工的依賴，人力成本降低 40%。

四、工藝擴展與注意事項

1. 適用范圍擴展

• 該設(shè)備不僅適用于直徑 40mm、壁厚 18mm 的管材，通過更換感應(yīng)線圈與調(diào)整參數(shù)，還可覆蓋直徑 20-100mm、壁厚 10-30mm 的厚壁管材，支持碳鋼、不銹鋼、鋁合金等多種材質(zhì)。

2. 關(guān)鍵控制要點

• 線圈設(shè)計：需根據(jù)管材直徑與加熱長度定制感應(yīng)線圈，確保磁場均勻分布，避免 “端部效應(yīng)” 導(dǎo)致加熱不均。

• 冷卻系統(tǒng)：厚壁管材加熱時需同步優(yōu)化冷卻方案（如循環(huán)水冷），防止設(shè)備過熱影響穩(wěn)定性。

五、結(jié)語
