銅件自動化焊接設備：全流程無人化焊接解決方案

在銅制品加工領域，人工焊接面臨效率低、一致性差、勞動強度大等問題。這款銅件自動化焊接設備通過振動盤上料 + 多工位旋轉 + 高頻焊接的全流程自動化設計，實現銅座子、釬料、銅帽等組件的精準裝配與焊接，全程無需人工干預，為規模化生產提供高效、穩定的焊接解決方案。

一、設備核心架構與工作原理

1. 全自動化硬件系統

• 振動盤上料模塊：

• 配備 3 組獨立振動盤，分別用于銅座子（振動頻率 20-50Hz）、釬料（振動頻率 10-30Hz）、銅帽（振動頻率 30-60Hz）的定向排序與輸送；

• 軌道內置視覺檢測傳感器，剔除方向錯誤或尺寸不合格的工件，上料合格率≥99.5%。

• 旋轉裝置多工位平臺：

• 采用 8 工位間歇式旋轉盤（直徑 800mm，定位精度 ±0.02mm），依次完成：

1. 銅座子上料 → 2. 釬料裝配 → 3. 銅帽定位 → 4. 助焊劑噴涂 → 5. 預加熱 → 6. 高頻焊接 → 7. 冷卻檢測 → 8. 成品下料。

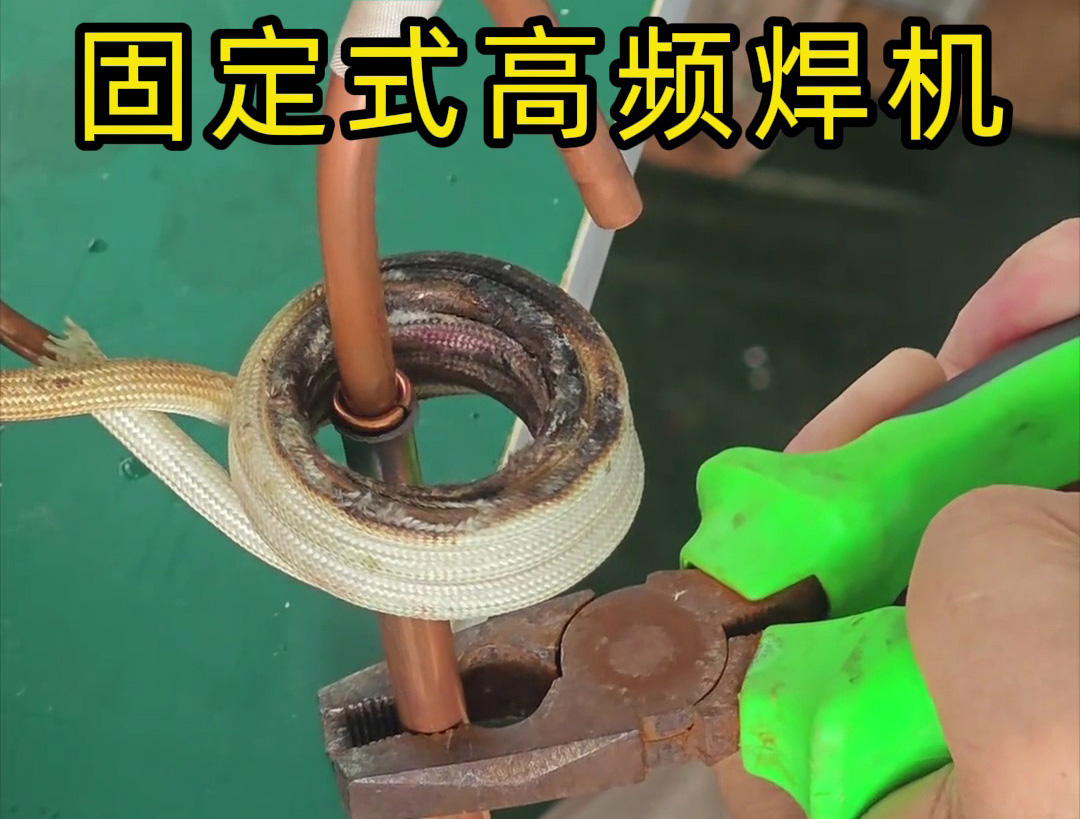

• 高頻焊接模塊：

• 集成 20kW 高頻焊機（頻率 200kHz），搭配定制仿形感應線圈，焊接時間 3-5 秒 / 件，溫度控制精度 ±5℃。

2. 智能化控制系統

• PLC + 觸摸屏人機界面：

• 可存儲 50 組以上工藝參數，一鍵切換不同產品型號（如銅接頭、銅端子等）；

• 實時監控各工位運行狀態，故障自動報警并顯示具體位置（如振動盤卡料、線圈溫度過高）。

• 視覺檢測聯動：

• 焊接工位配備高清工業相機，檢測釬料熔合度與焊點尺寸，不合格品自動標記并在下料工位剔除；

• 檢測精度達 0.01mm，確保焊點拉脫力≥80N（國標要求≥50N）。

二、關鍵工藝環節解析

1. 多組件精準裝配

• 銅座子與銅帽對位：

• 旋轉盤工位 3 采用氣動夾爪（重復定位精度 ±0.01mm），將銅帽垂直壓入銅座子卡槽，配合激光測距傳感器檢測裝配深度（誤差≤±0.05mm）。

• 釬料定量供給：

• 振動盤輸送預成型釬料片（如銀磷銅釬料，厚度 0.1-0.3mm），通過步進電機驅動的精密推料機構，將釬料精準放置于焊接界面中心，位置偏差≤0.2mm。

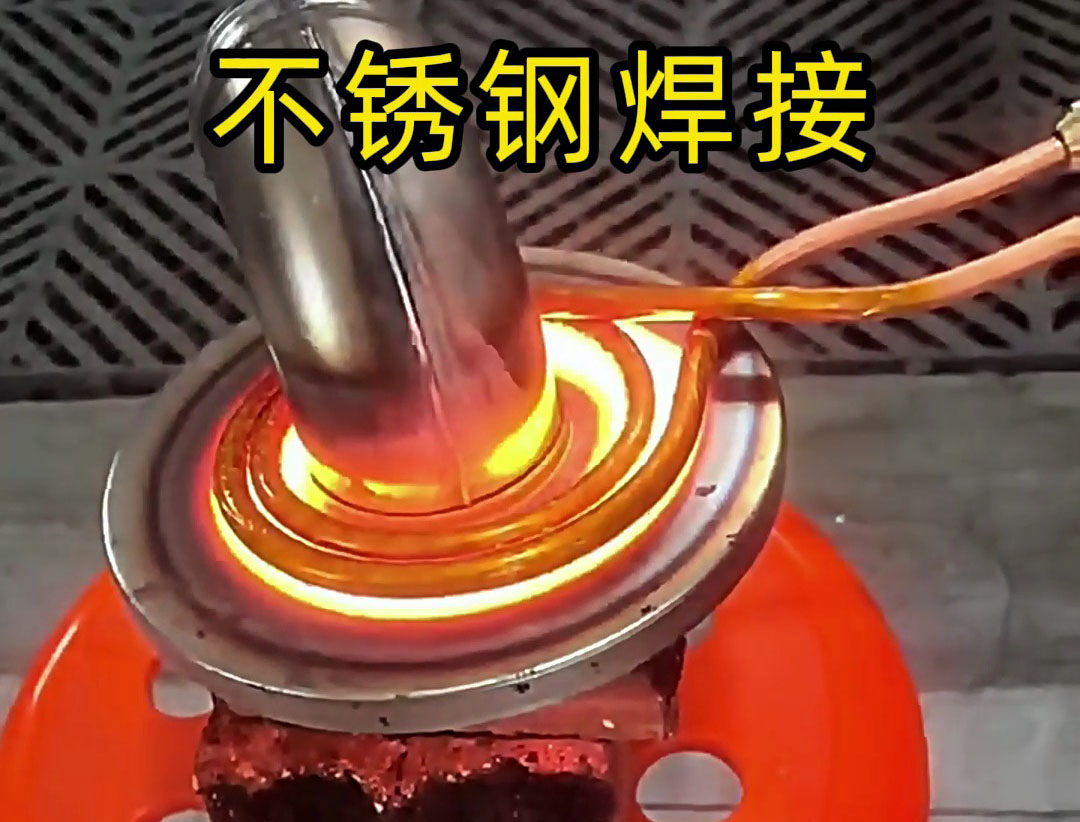

2. 高頻焊接工藝優化

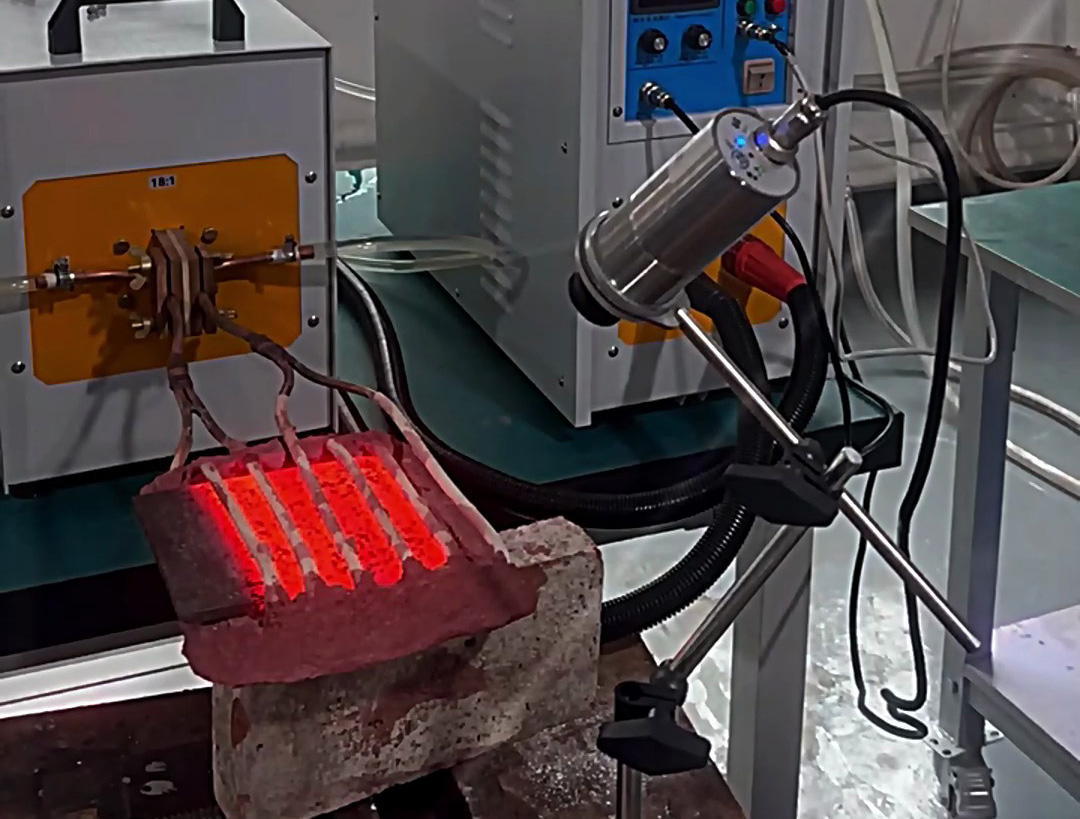

• 分段式加熱策略：

1. 預加熱階段：功率 10kW，加熱 2 秒，使銅件表面溫度升至 400℃（激活助焊劑）；

2. 快速熔焊階段：功率 20kW，加熱 3 秒，釬料熔化后迅速填充焊接間隙；

3. 保溫冷卻階段：功率 5kW，維持 2 秒后自然冷卻，避免急冷導致的焊接應力。

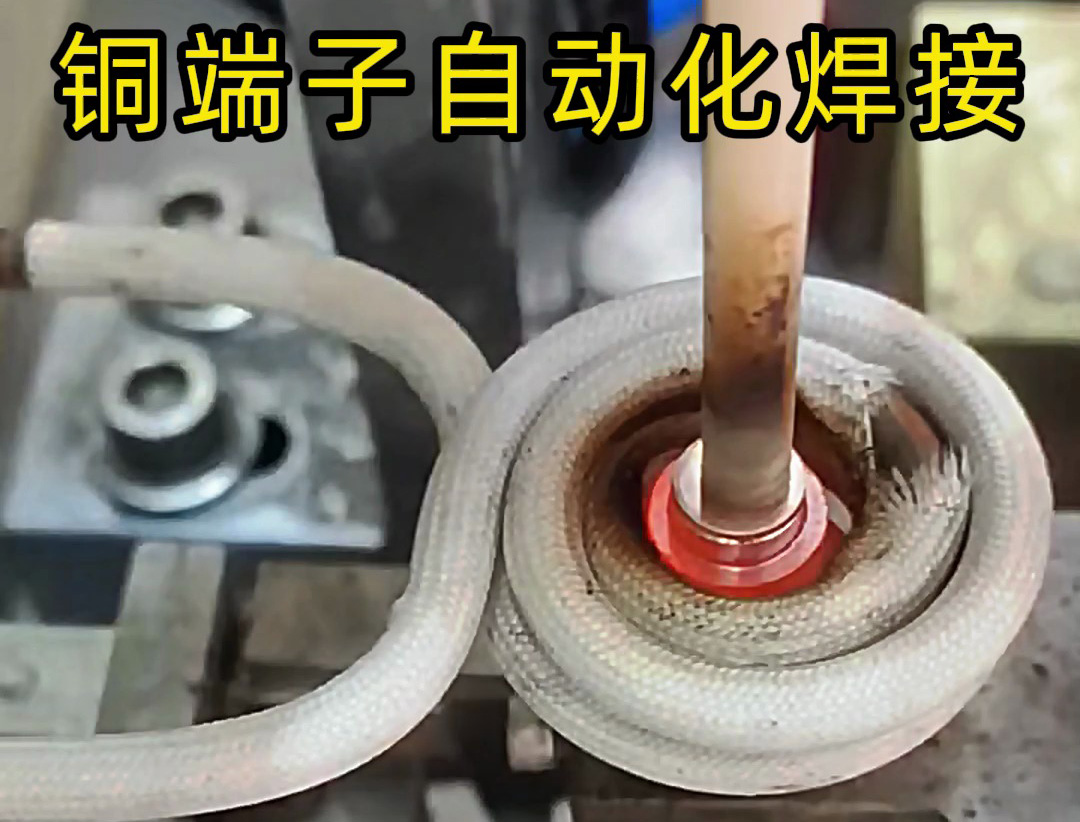

• 工藝參數示例（以銅端子焊接為例）：

  工件材質	釬料類型	焊接功率	總耗時	焊點直徑	導電率
  T2 紫銅	銀磷銅	18kW	8 秒	Φ2.5mm	≥95% IACS

3. 自動化物流設計

• 下料與分揀：

• 合格成品通過滑道輸送至集料箱，不合格品由氣動推桿推入廢料盒；

• 可選配自動貼標機，在成品表面打印批次號與工藝參數追溯碼。

三、性能對比傳統人工焊接

四、典型應用場景

1. 電子電器領域

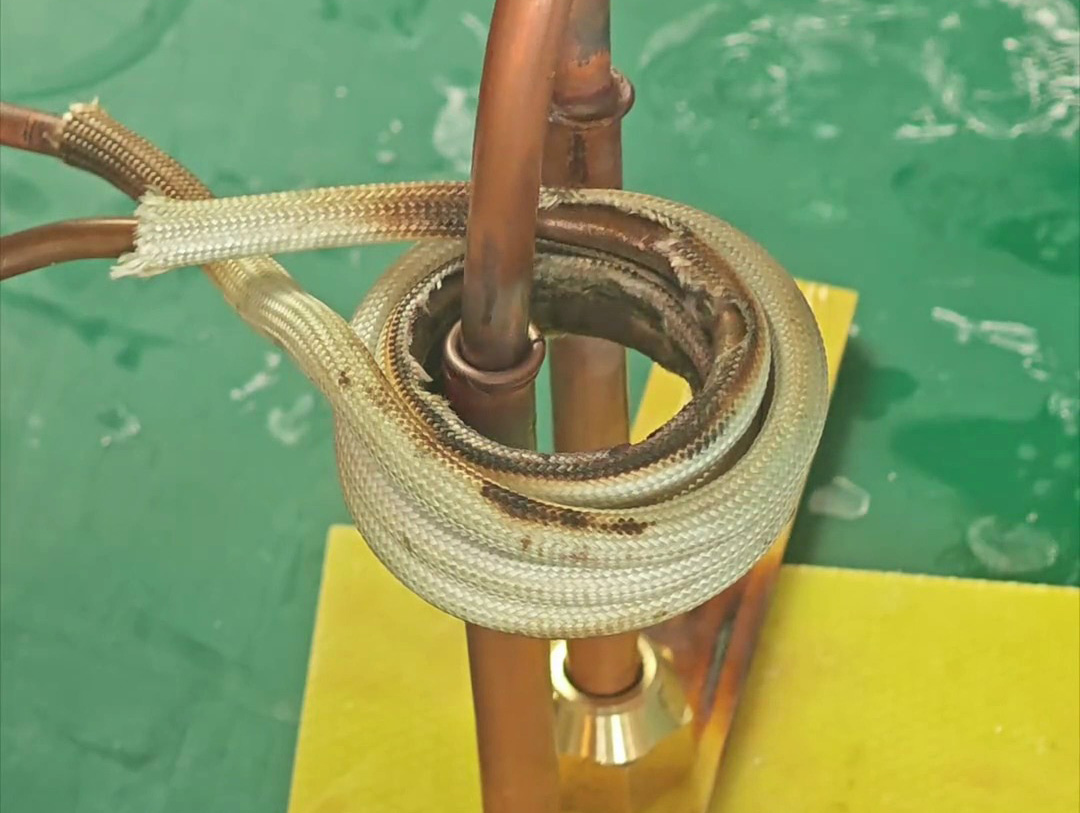

• 應用產品：空調銅接頭、冰箱蒸發器銅端子、電機銅導電環；

• 工藝價值：單臺設備年焊接量可達 100 萬件，焊點泄漏率＜0.1%，滿足壓力容器氣密性要求（測試壓力 1.6MPa）。

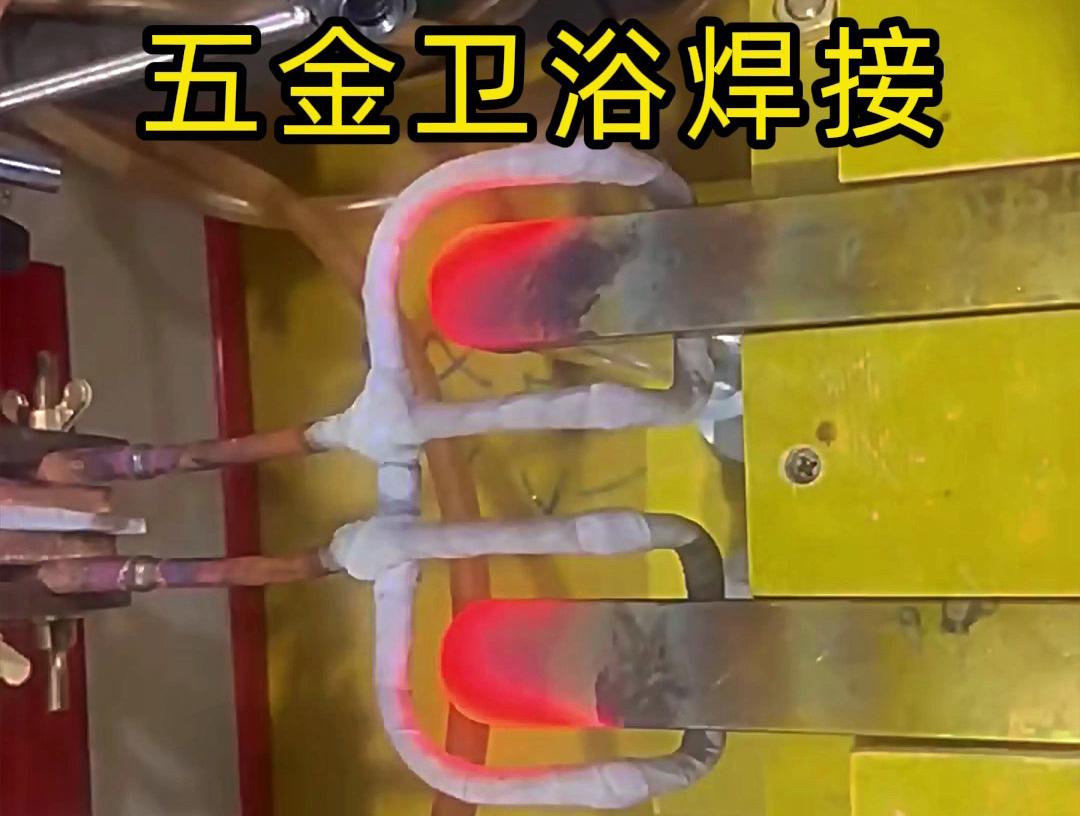

2. 衛浴五金領域

• 應用產品：銅質水龍頭主體焊接、淋浴噴頭銅組件；

• 工藝價值：表面焊點光滑無氧化，無需后期打磨，良率提升至 99%，生產成本降低 30%。

3. 新能源領域

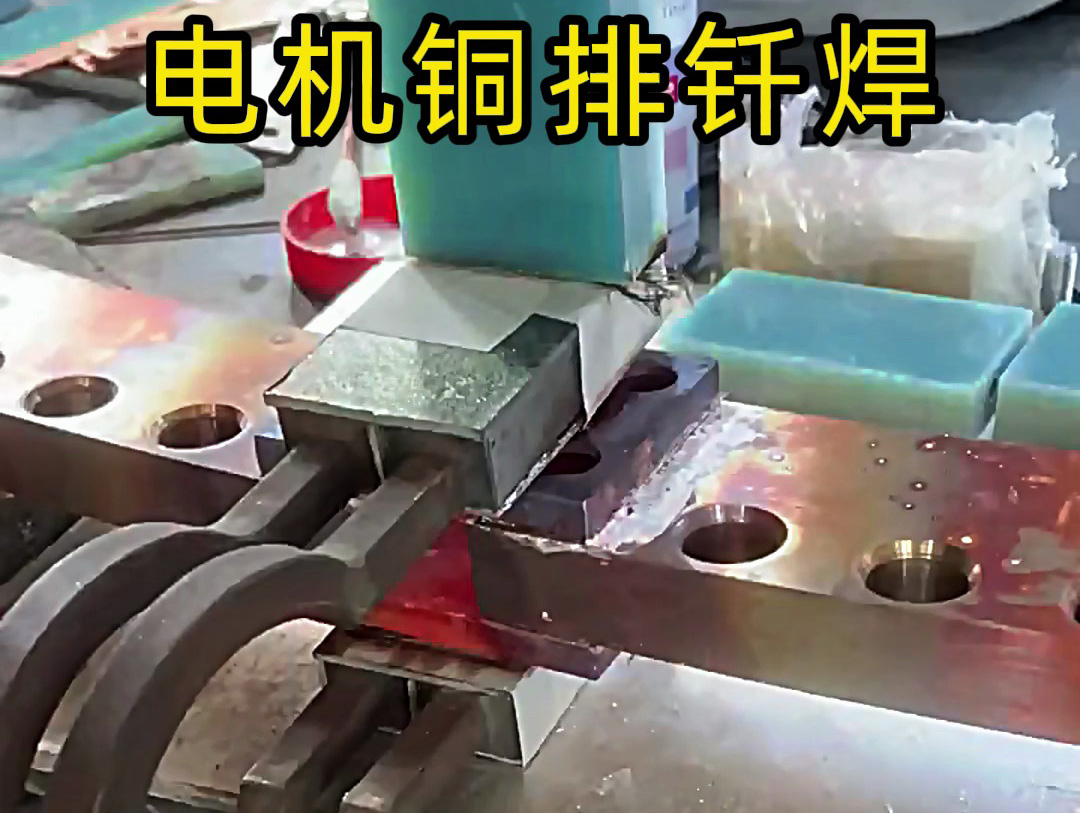

• 應用產品：鋰電池銅極耳焊接、充電樁銅排連接；

• 工藝價值：高頻焊接熱影響區≤1mm，避免塑料絕緣件受熱變形，滿足 IP67 防水等級要求。

五、設備選型與定制服務

1. 標準機型參數

2. 定制化拓展選項

• 多品種兼容：設計快換式夾具模塊，10 分鐘內完成不同規格銅件的工裝切換；

• 環保升級：配置煙塵凈化系統（過濾效率≥99%），符合 ISO 14001 環保標準；

• 智能化集成：對接 MES 系統，實時上傳生產數據（產能、不良率、能耗等），支持遠程運維。

六、投資回報分析（以年產 50 萬件銅接頭為例）

• 設備投資：約 35 萬元（含安裝調試）；

• 成本節約：

• 人工成本：減少 5 名焊接技工，年節約薪資 40 萬元；

• 材料損耗：不良率降低 7%，年節約銅料成本約 15 萬元；

• 能耗成本：年耗電約 10 萬 kWh，較人工焊接節約 15 萬元；

• 投資回收期：約 12 個月（按年綜合收益 70 萬元計算）。
