海拓手持高頻焊機：圓管方管三通焊接的全能解決方案

在制冷、暖通、衛浴等行業中，銅管三通焊接（圓管三通、方管三通）因接口結構復雜、精度要求高，一直是焊接工藝的難點。海拓手持高頻焊機憑借便攜設計、精準控溫、靈活適配的核心優勢，輕松攻克不同形狀銅管的三通焊接難題，讓復雜工況下的焊接作業如行云流水。

一、三通焊接核心挑戰與傳統困局

1. 結構復雜性帶來的焊接難點

• 圓管三通焊接：

• 相貫線接口需均勻熔合，傳統火焰焊難以精準控制加熱區域，易導致支管燒穿或主管未熔透，合格率僅 60-70%。

• 方管三通焊接：

• 直角接口處熱傳導不均，角部易過熱變形（變形量可達 0.5-1mm），且焊點外觀粗糙，需二次打磨。

• 共通難題：

• 銅管壁厚?。ǔ！?.5mm），加熱時間窗口窄，人工操作難以把握火候。

2. 傳統焊接方式的局限性

• 火焰焊：

• 依賴焊工經驗控制火焰角度，新手焊接圓管三通時，漏焊率高達 20%；

• 方管角部需反復加熱，單焊點耗時 30 秒以上，效率低下。

• 烙鐵焊：

• 僅適用于薄壁小管（φ≤10mm），對 φ20mm 以上銅管焊接時，熱輸入不足導致焊點強度不足（拉脫力＜50N）。

二、海拓手持高頻焊機：三通焊接的降維解決方案

1. 便攜設計：復雜工況靈活應對

• 輕量化機身：
  整機重量僅 1.8kg，搭配 3 米柔性電纜，可深入空調機組內部、管道井等狹窄空間，輕松完成傳統設備難以觸及的三通焊接。

• 快速換模能力：
  配備可拆卸式感應線圈（圓管專用線圈、方管角部線圈），5 秒內完成更換，適配不同形狀三通接口。

2. 精準加熱：告別燒穿與未熔

• 高頻感應聚焦能量：

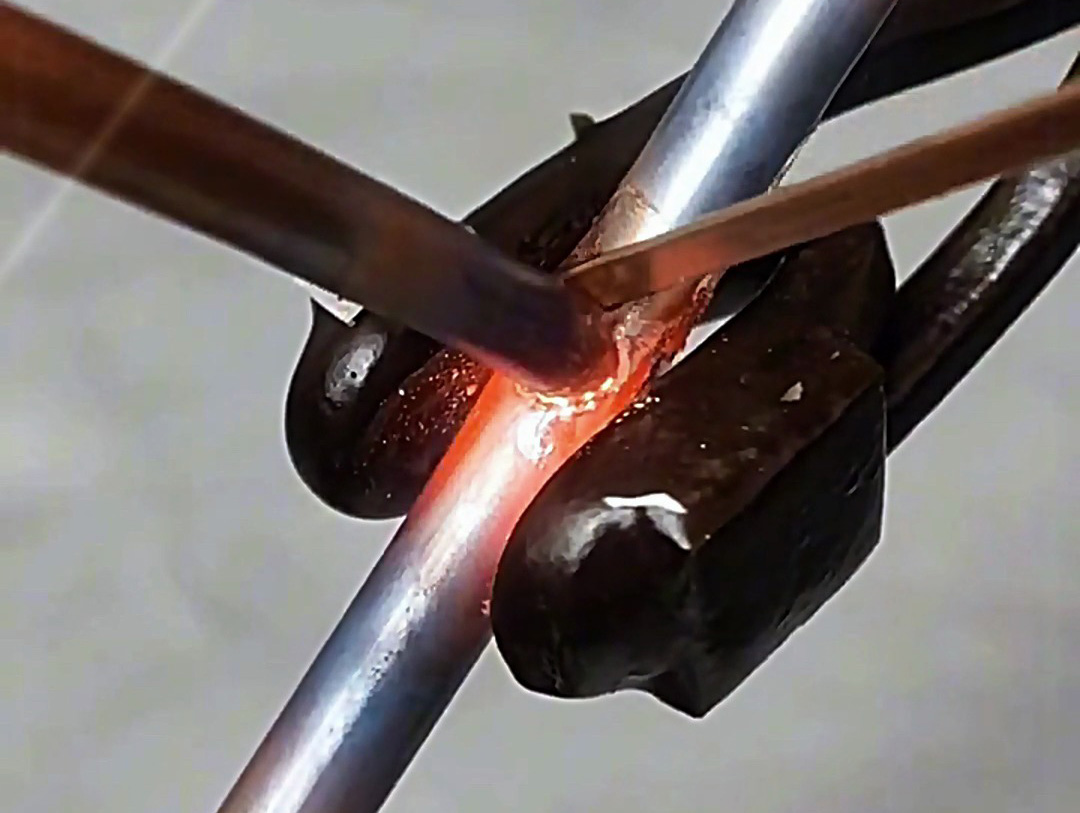

• 頻率 200kHz 時，熱量集中于銅管表面 0.2-0.5mm，焊接圓管三通時，支管與主管相貫線區域優先受熱，3-5 秒內升溫至銀基釬料熔點（850℃），而管壁溫度維持在 600-700℃，避免燒穿。

• 方管三通焊接時，采用 L 型感應線圈包裹直角接口，磁場集中于角部，確保內角與外角同步加熱，溫差≤5℃。

• 智能溫控閉環：
  內置微型紅外測溫模塊，實時反饋焊接點溫度，達到設定溫度后自動降功率至維持態，防止過熱變形（方管角部變形量≤0.1mm）。

3. 操作革新：新手秒變焊接能手

• 一鍵式傻瓜操作：
  預設圓管三通、方管三通專用焊接程序，操作人員只需選擇對應模式，觸發開關即可完成焊接：

1. 定位三通接口，預置釬料；

2. 手持焊機貼近焊接點（間距 1-2mm）；

3. 自動加熱 3-6 秒，釬料熔化后移開設備，完成焊接。

• 培訓成本對比：

• 傳統火焰焊：新手需 3 個月以上實操訓練；

• 高頻手持焊：1 小時培訓即可上崗，某衛浴廠新員工首周焊接合格率達 92%。

三、焊接效果對比：數據見證實力

四、典型應用場景與工藝參數

1. 空調制冷圓管三通焊接

• 工件：φ19mm×φ12mm 紫銅三通（壁厚 1mm）；

• 線圈選擇：φ20mm 環形線圈；

• 工藝參數：功率 8kW，頻率 200kHz，加熱時間 4 秒；

• 效果：焊點導電率≥95% IACS，氣密測試壓力 1.6MPa 無泄漏，適配空調冷凝器批量生產。

2. 衛浴方管三通焊接

• 工件：25mm×25mm×1.2mm 方銅三通（直角接口）；

• 線圈選擇：定制 L 型線圈（內角半徑 R2mm）；

• 工藝參數：功率 10kW，頻率 150kHz，加熱時間 5 秒；

• 效果：角部焊點厚度均勻（0.8-1.0mm），表面粗糙度 Ra≤3.2，可直接作為外露裝飾件。

3. 緊急維修場景

• 場景：冷庫管道圓管三通漏氟搶修（管徑 φ32mm，環境溫度 - 15℃）；

• 解決方案：手持焊機搭配耐低溫感應線圈（-30℃正常工作），5 分鐘內完成焊接，恢復制冷系統運行。

五、設備選型與增值服務

1. 標準配置參數

2. 定制化服務內容

• 特殊線圈開發：針對異形三通（如 Y 型、斜三通）設計專屬感應線圈，確保磁場均勻覆蓋；

• 防爆認證機型：提供 ATEX 防爆認證設備，適用于易燃易爆環境（如化工車間管道焊接）；

• 培訓與認證：提供操作培訓與焊接工藝認證服務，確保員工掌握高頻焊接核心技巧。

六、投資回報分析（以年焊 10 萬件三通為例）

• 設備投資：約 12 萬元（含線圈配件）；

• 成本節約：

• 人工成本：減少 3 名熟練焊工，年節約薪資 24 萬元；

• 材料損耗：漏焊率降低 19%，年節約銅管成本約 8 萬元；

• 能耗成本：年耗電約 5000kWh，較火焰焊節約 3 萬元；

• 投資回收期：約 6 個月（按年綜合收益 35 萬元計算）。
